委托人：XXX人民法院

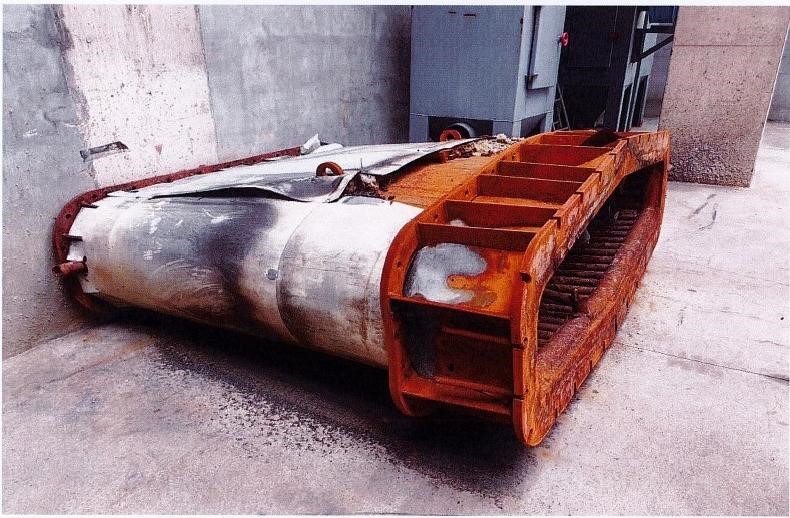

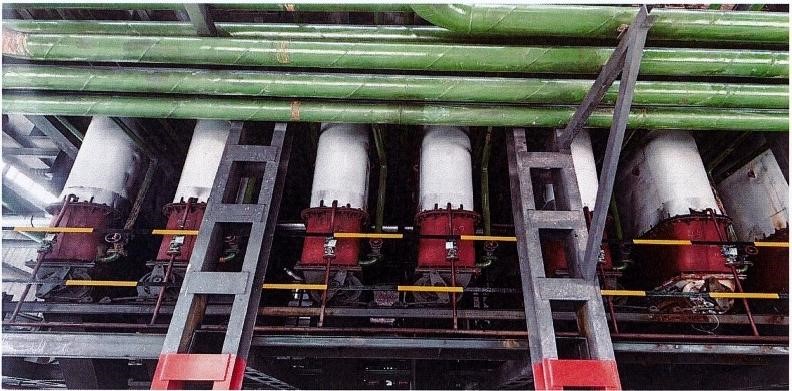

鉴定对象：煅后焦余热回收利用项目换热器设备（蒸汽发生换热器，设计蒸汽参数：1.0MPa 饱和蒸汽）

鉴定事项：评估案涉换热器在合同约定范围内是否存在产品质量问题，重点评估焊缝外观及力学完整性是否符合国家标准和合同要求

鉴定过程：

- 现场勘验：共两次现场勘验；第一次确认合同争议点为整机性能及动态验证试验的可行性，第二次明确委托事项调整为局部焊缝质量鉴定

- 证据收集：查阅合同文本、现场照片、取样检验记录、焊接工艺评定报告及有关标准（GB/T 151-2014、GB150.4-2011、TSGR0004-2009 等）

- 取样与检测：双方共同制定并确认取样方案，按规定位置取样（包括内立管11#-②-1、11#-②-2、内立管2#-①等处焊缝样品），委托实验室对焊缝进行外观检查和相关力学/无损检测。检测结果显示案涉换热器焊缝在检测部位存在密集性气孔和裂纹缺陷，不符合GB150.4-2011《压力容器第4部分：制造、检验和验收》第7.3.3条关于焊接接头外观和质量的要求

- 其他过程说明：鉴定专家组就动态满负荷验证试验的可行性与安全性进行评估，最终争议双方一致放弃打压/满负荷试验，限定为焊缝质量检验

鉴定依据：GB/T 151-2014《热交换器》、GB150.4-2011《压力容器 第4部分：制造、检验和验收》、TSGR0004-2009、相关焊接工艺评定文件及现场取样检测报告

鉴定分析要点：

- 焊接工艺评定要求和设计文件的适配性；

- 焊缝外观指标（是否存在表面裂纹、气孔、未焊透、未熔合、夹渣等）对换热器密封性和强度的影响；

- 取样检测结果显示内立管若干焊缝存在密集性气孔与裂纹，可能导致焊缝强度下降、泄漏风险及后续使用安全隐患

鉴定意见：

案涉换热器的焊缝部位存在密集性气孔和裂纹缺陷，不符合相关标准要求。焊缝处存在的缺陷会降低焊接强度，易发生换热器漏气漏水的问题，增加运行安全事故的风险。（法院采信了鉴定意见）
